打井设备特点

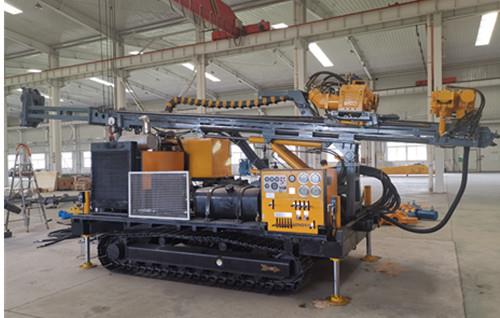

SD-600茄子视频官方网pz8app式全液压动力头茄子视频官方懂你更多是一种装在茄子视频官方网pz8app底盘上的全液压动力头式钻孔设备。
一、使用范围
SD-600茄子视频官方网pz8app式全液压动力头茄子视频官方懂你更多为全液压顶驱动式茄子视频官方懂你更多，茄子视频官方懂你更多茄子视频官方懂你更多主要用于金刚石钻进，硬质合金钻进，可满足金钢石绳索取芯钻探工艺施工。
二、主要特点
1、动力头采用法国技术设计，结构为双马达加机械变档形式，变速范围大，低速端扭矩大，可适用不同钻进工法的要求。
2、动力头传动精度高，运转平稳，深孔钻进时更能体现优势。
3、给进提升系统采用油缸链条倍增机构，给进行程长，作业效率高。
4、茄子视频官方懂你更多提升给进速度快，节省大量辅助时间，提高了钻进效率。
5、主塔导轨采用V型结构，动力头与主塔联接刚性强，高速转动平稳。
6、动力头采用自动让开孔口的方式。
7、茄子视频官方懂你更多配备夹持器、卸扣器，拆卸钻杆方便快捷，降低了劳动强度。
8、茄子视频官方懂你更多液压系统依照法国技术设计，回转马达及主泵均采用柱塞式，系统安全可靠
9、泥浆泵为液压控制，茄子视频官方懂你更多各种操作集中，便于处理各种井下事故。
SD600茄子视频官方网pz8app式全液压动力头茄子视频官方懂你更多的技术规格：
1、型式：液压驱动动力头式茄子视频官方网pz8app式茄子视频官方懂你更多。
2、基本参数
最大钻进深度 (绳索取芯钻杆)
Ф56mm直径（BQ）： 800 m
Ф71mm直径（NQ）: 600 m
Ф89mm直径（HQ）: 400 m
Ф114mm直径（PQ）: 200 m
钻孔角度 60º ～ 90º
茄子视频官方懂你更多外廓尺寸
行走状态 6600*2380*3360 (mm)
工作状态 5760*2400*9000 (mm)
3、动力头（A2F-160马达）
转速rpm 最大扭矩Nm
双马达并联低速档（主泵供油）： 145 3070
双马达并联低速档（主泵+辅泵供油）： 203 2520
双马达并联高速档（主泵供油）： 470 950
双马达并联高速档（主泵+副泵供油）： 658 780
双马达串联高速档（主泵供油）： 940 476
双马达串联高速档（主泵+副泵供油）: 1316 390
双马达串联低速档 （主泵供油）： 290 1537
双马达串联低速档（主泵+副泵供油）： 407 1260
4、动力头给进行程 4200 mm
5、动力头给进装置
型式： 单油缸链条倍速机构
动力头提升力 70 KN
动力头给进力 50 KN
动力头提升速度 0-4 m/min
动力头快速提升速度 45 m/min
动力头给进速度 0-6 m/min
动力头快速给进速度 64 m/min
6、移塔装置
移塔行程 1000 mm
移塔油缸提升力 80 KN
移塔油缸给进力 54 KN
7、夹持器
夹持直径 50-220 mm
夹持力 150K N
卸扣力矩 12.5KN.m
8、主卷扬机
提升速度 38 m/min
提升能力 50KN
钢丝绳直径 16mm
容绳量 40m
9、副卷扬机(取芯卷扬)
提升速度 205 m/min
提升能力 10KN
钢丝绳直径 5mm
容绳量 600m
10、泥浆泵 卧式三缸往复式活塞泵
型号： BW-250
流量： 250, 145, 100, 69 L/Min
压力： 2.5 , 4.5 , 6.0，9.0 Mpa
11、配备动力 柴油机（康明斯）
柴油机型号： 6BTA5.9-C180
柴油机功率： 132KW/2200rpm
